Гачки на перфорацію

Зміст

  1. Зовнішній вигляд перфорації
  2. Міжцентрова відстань скоби гачка
  3. Як правильно виміряти крок перфорації
  4. Загальний вид кріплення гачків на перфорацію

1. Перфорація являє собою металевий лист товщиною від 0,8 до 1,2 мм з вибитими на ньому отворами. Форма і розташування отворів можуть бути найрізноманітніші, наприклад як на малюнку 1.

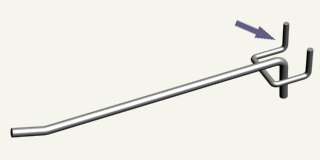

Відмінною особливістю цього типу гачків є те, що ріжки скоби, які входять в отвори перфорації, стирчать вгору, див. малюнок 2.

Мал. 1

Мал. 2

2. У кожного гачка на перфорацію є скоба, вусики якої вставляються в отвори, пробиті в листі металу. Відстань між центрами цих вусиків повинно відповідати кроку перфорації, інакше гачок просто не вставиться.

У нас в наявності гачки з різною міжцентровою відстанню (дивись таблицю нижче).

Міжцентрова відстань скоби гачка, мм
22,5 мм 25 мм 30 мм 35 мм 40 мм 45 мм 50 мм

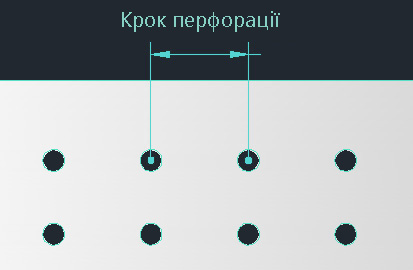

3. Для того щоб правильно визначити крок перфорації, потрібно виміряти відстань між центрами сусідніх отворів по горизонталі, так як на малюнку 3.

Мал. 3

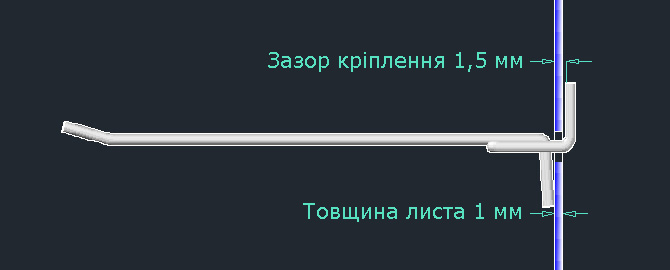

4. Принцип кріплення гачка на перфорацію на малюнку 4. Як правило, перфоровані листи бувають товщиною від 0,8 до 1,2 мм, тобто зазор гачка підходить для будь-яких листів.

Мал. 4
